系統概述
為了能對樓宇內各種人員的進出進?更有效、更安全的管理 ，有效的控制閑雜人員的進入 ，可以通過采用對 電梯的合理控制實現這種功能需求.
電梯控制器是專門用于樓宇的電梯控制和集成的電梯專用控制器 ，通過采用控制器和擴展板對電梯按鍵面板 進?改造后 ，所有使用電梯的持卡人 ，都必須先經過系統管理員授權。 使用電梯時 ，不同的人有不同的權限分配， 每個進入電梯的人經過授權可以進入指定樓層 ，未經授權 ，無法進入管理樓層。 控制器不管是脫機運?還是聯機 控制 ，都可記錄大量的刷卡數據 ，使用電梯的所有人員進出記錄都有據可尋。

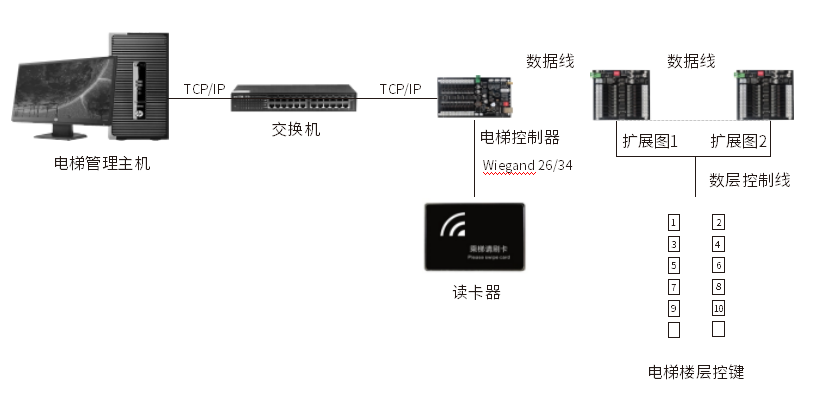

系統拓樸圖
工作原理說明
電梯控制的工作原理是通過截取電梯的控制面板 ，將電梯按鍵的輸出控制線直接連在電梯擴展模塊的輸出端子上 (繼電器和常開端和公共端) 。在正常狀態下 ， 因電梯控制的擴展板的輸出端子處理斷開狀態 ，不接收信號 ， 當讀卡器讀到有效卡后 ，相應的輸出端子導通 ，按下電梯樓層按鍵 ，對應的輸出繼電器運作 ，電梯邏輯控制器接受到信號開始運行.

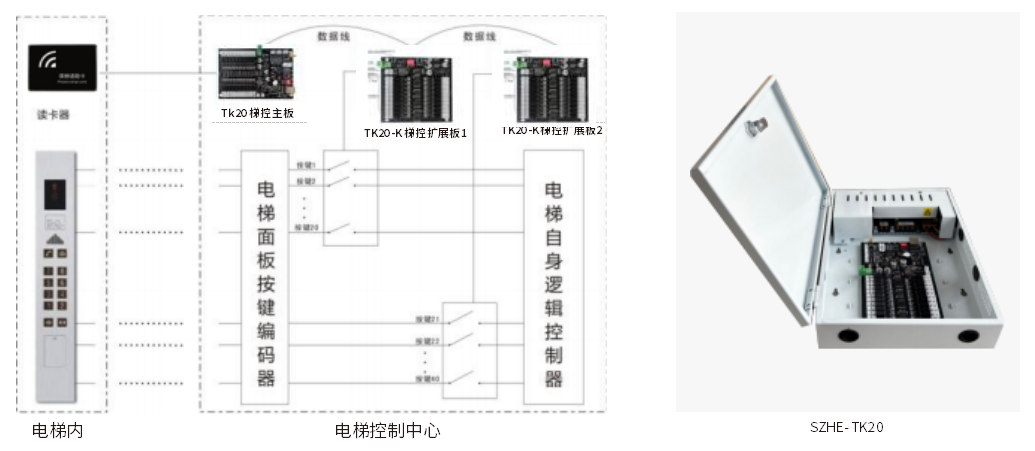

示意圖
技術參數
| 型 號 | SZHE-TK20 |
| 卡片存儲數量 | 24576張 |
| 通行記錄 | 65536條 |
| 卡片下方方式 | 網絡通訊下發 ，支持云平臺 |

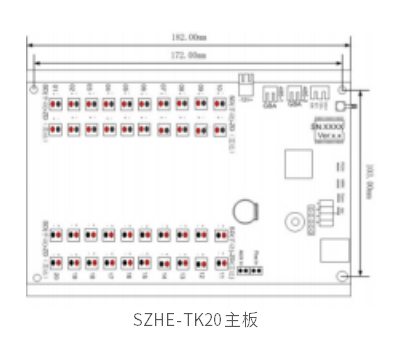

| 梯控主板尺寸 電 源 | 182mm* 103mm DC12V/2A - 24V |
| 功 率 | 主板 6W(12V 500mA) 擴展板 4 . 8W(12V 400mA) |
| 工作溫度和濕度 | -30 ℃ ~ 50 ℃ , 濕度小于 95 (無凝結) |
| 通訊接口 | 485通訊接口*2 |
| 同軸接口 | 可連接 IC/CPU讀卡器 |
| 樓層按鈕接口 | 本機可控20路直達樓層 ，連接樓層擴展板 。 **支持96層 |
| 接口協議 | 開放485協議 ，支持可視對講聯動 |
